一、設備概述

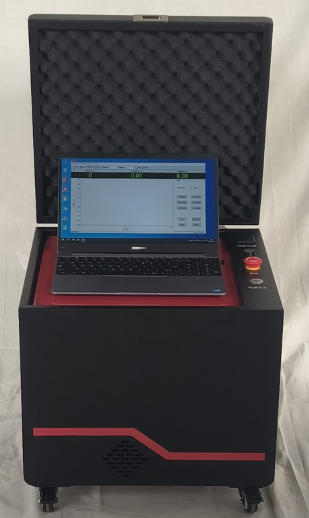

KJ-QMX建筑門窗現場氣密性檢測系統是依據GBT 7106-2008 《建筑外門窗氣密，水密，抗風壓性能分級及檢測方法》開發的，它保證出風量的情況下，做到了便攜型。主要測量傳感器采用奧地利風速傳感器及高精度壓力傳感器,保障空氣流量及壓力數據的檢測精度及分辨率。

本系統的計算機軟件經過不斷改進，試驗過程中各參數由電腦自動控制,并對采集數據進行處理，輸出檢測結果。是目前外窗現場氣密性能檢測設備的理想優化設計方案。

二、規格型號

KJ-QMX

KJ-QMX-2

三、適用標準

GBT 7106-2008 《建筑外門窗氣密，水密，抗風壓性能分級及檢測方法》

四、主要特點

1、    風流量采用奧地利風速計，靈敏高，穩定性好。

2、    風壓傳感器自帶電壓電流變換模塊，抗干攏性好。

3、    兩路24位A/D對風流量和風壓信號同時采樣，確保了精度。

4、    控制系統和電腦之間的聯接采用USB通訊，速度極快。

五、技術參數

1、風壓測試范圍：-200～200Pa   精度：1%

2、空氣流量測試范圍：0.2～300m3/h     精度：1.5%

3、設備消耗功率：在流量范圍內使用功率在200W～1500W范圍內變化。

4、電源：AC 220V  50Hz

5、功率：1500W

6、外形尺寸：670*410*650

六、檢測原理及安裝：

1丶以10Pa壓差下檢測對象單位縫長空氣滲透量或單位面積空氣滲透量進行評價。現場利用密封板、圍護結構和外窗形成靜壓箱，通過供風系統從靜壓箱吹風在檢測對象兩側形成正壓差或負壓差。在靜壓箱引出測量孔測量壓差，在管路上安裝流量測量裝置測量空氣滲透量，在外窗外側布置適量噴嘴進行水密試驗，在適當位置安裝位移傳感器測量桿件變形。

2丶現場操作：a.現場須有 AC220 50Hz 1500W電源。試驗開始前查看窗及洞口狀況，墻面應光滑致密，窗扇處于關閉狀態，測量窗體尺寸并拭去墻面灰塵。

3丶根據窗口安裝高級密封塑料布。先將可調支撐架按位置均勻支撐到窗洞口內，外沿盡量與墻面平齊（小于支撐架尺寸的窗可不布置）。然后將雙面密封膠條貼于窗洞口四周，可貼多排但不能有缺口。用高級密封塑料布從上而下粘貼洞口，在底部即窗臺上方位置剪口于送風管（無透明管一端）對接，周邊用透明膠帶密封，在送風口另一側開一小口用膠帶將測壓管粘在塑料膜上，最后貼合塑料膜底部。如進行附加滲漏量測試用密封膠帶窗接縫從外側密封。

4丶打開控制器，連接控制器電源線，將送風管另一端接風機正負壓口，測壓接頭另一端接控制器測壓口。

特別聲明：

根據客戶具體要求不同,具體配置以購銷合同為準。本資料不能作為向本公司提出任何要求的依據。

本資料的解釋權在本公司。
