一、 用途：

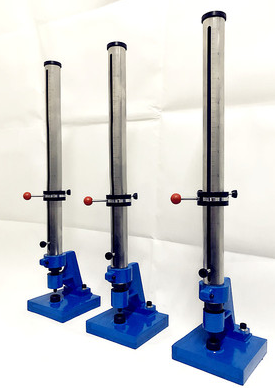

QCJ型漆膜沖擊器是引用GB/T1732-93標準并參照國外同類產品設計制造的。它利用重錘的重量在不同高度以自由落體所產生的沖擊力來測試漆膜破壞的程度。其特點結構簡單，操作方便，安全可靠便于在實驗室及施工現場做試驗。

二 、技術參數：

1 重錘重量：    1000±1g

2沖頭鋼球直徑： 8mm

3最大沖擊高度： 50cm            100cm(分度值：1cm）

4 外形尺寸:     180*160*800、   200*200*1250(長*寬*高）

5 整機重量：     8kg              12kg

三、 使用方法

把被側板放在沖擊器底板上，旋松套筒環上兩螺絲，調至所需沖擊高度（以套筒環的上沿為準）。用左手握住套筒環上的手柄，向右轉，使三個環的開口一致。用右手握住重錘手柄，向上提重錘，使重錘手柄嵌入環的開口中。再把套筒環左轉，使重錘固定。沖擊時右轉套筒環，重錘就以自由落體的方式?jīng)_擊沖頭。取下試板，同時記錄重錘落下的高度，用放大鏡觀察，判斷有無裂紋剝落等現象。

注意 ： 切記無試板沖擊，以免鋼球脫落！

四、 維護和保養：

試驗結束后將儀器擦拭干凈，至于陰涼干燥處。
